力士樂4WREE系列比例閥的具體說明
- 2017-12-21 17:28:00
- 上海維特銳丁劍宇 原創
- 3410

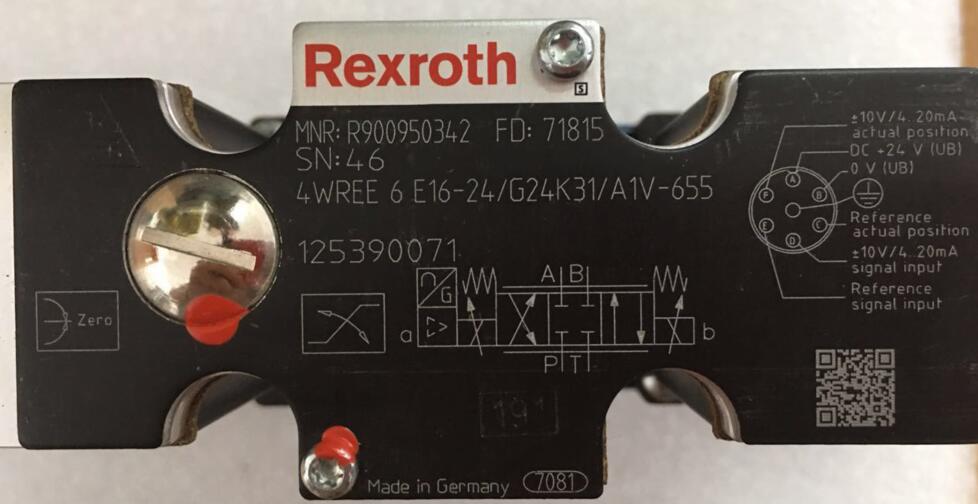

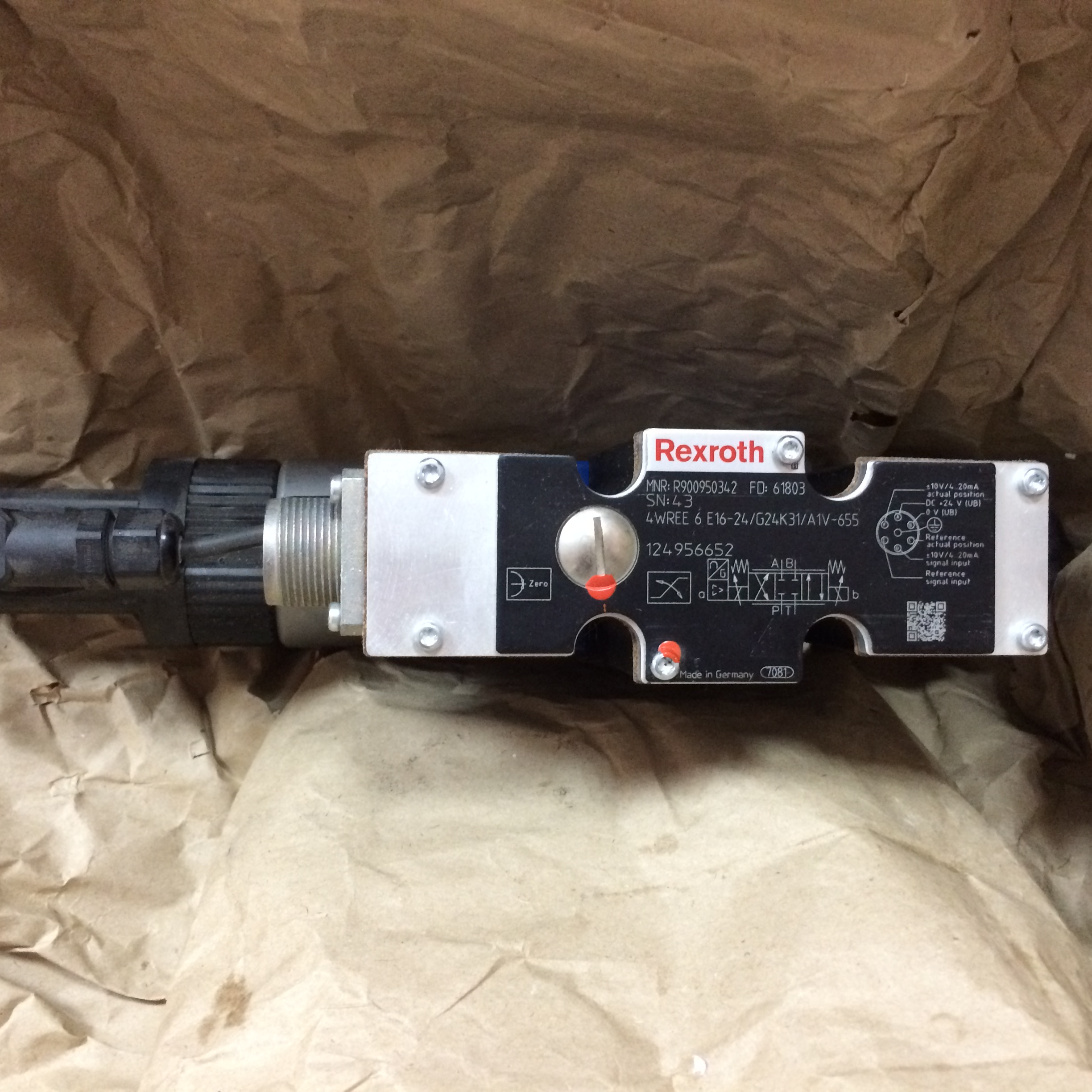

德國REXROTH力士樂-4WREE系列比例閥產品說明：
基本參數：
通徑6和102X系列
最高工作壓力315bar
最大流量計：42 l/min（通徑6）
75 l/min（通徑10）
特征：
1、直控式比例閥，不帶位移電反饋，4WRAE型帶集成式放大版
2、可以控制液流的方向和流量
3、閥的控制通過帶中心螺紋的比例電磁鐵來實現，線圈可單獨拆卸
4、閥芯由彈簧對中
5、電控器
6、帶電壓輸入或電流輸入的集成式放大板
7、采用歐洲卡制式的數字或模擬放大器
8、模擬模塊放大器
功能說明：
二位四通和三位四通比例方向閥為直動式，底板安裝，由比例電磁鐵才做，比例電磁鐵帶中心螺紋，線圈可單獨拆卸，電磁鐵的控制可通過外置式電控器或集成式電控器實現。
結構：
該閥由下列部分組成：
1、帶安裝底面的殼體
2、帶對中彈簧的控制閥芯
3、帶中心螺紋的電磁鐵
4、可選帶集成式放大板
工作原理：
電磁鐵不帶電時，對中彈簧將控制閥芯保持在中位
比例電磁鐵得電被激活后，會直接推動控制閥芯
兩位閥：
這種結構的閥從原理上來說與三位閥類似，兩位閥只帶有電磁鐵，對6通徑的閥在第二個比例電磁鐵的位置裝上了一個螺堵，對10通徑的閥換成了蓋。
為了避免回油管路中的油全部排空，必要時應在回路中安裝背壓閥（背壓約2 bar）。
技術參數：
通徑：6/10
安裝位置：任意，建議優先水平安裝
儲藏溫度：-20至+80
使用環境：4WRA：-20至+70
溫度：4WRAE：-20至+50
電氣連接和插頭：
配對WRAE（不帶集成式放大板-不適用于保護型J-抗海水腐蝕）
產品包含：
1、閥的殼體
2、比例電磁鐵a
3、比例電磁鐵b
4、插頭
5、銘牌
6、R形圈
7、帶有一個電磁鐵的閥的螺堵
8、集成式放大板
